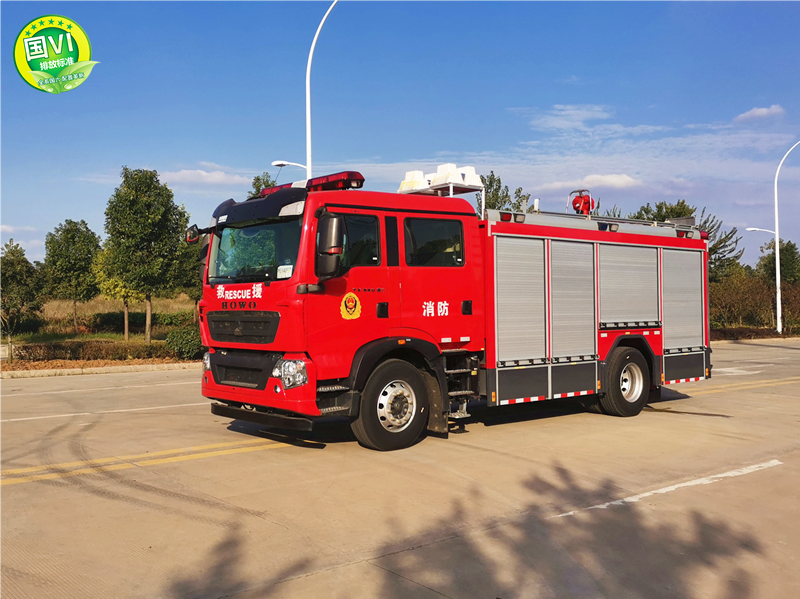

重汽A類泡沫主戰消防車

一、整車主要參數

外廓尺寸：8300x2500x3430mm

**總質量：15500kg

載液量：罐體容積不小于 5000L

消防泵額定流量：60L/s@1.0MPa;30L/s@2.0MPa;

消防炮額流量：60L/s 1.0MPa

消防炮射程：≧60m（水）、≧55m（B 類泡沫）、≧35m（A 類泡沫）

前置絞盤參數：**拉力：75.6KN，驅動型式：電動

升降照明燈參數：**離地高度：≥7.6m

二、壓縮空氣泡沫系統主要參數

	濕泡沫			干泡沫
	流量 （L/Min）	射程 （M）	發泡倍數	流量 （L/Min）	射程 （M）	發泡倍數
出口 A	180	≥22	≥7	100	≥12	≥10
出口 B	180	≥22	≥7	100	≥12	≥10
炮出口	280	≥22	≥7
炮出口 （特濕 泡沫）	480	≥35	≥6

三、底盤主要參數

型號：ZZ5207TXFV471GF5重汽HOWO國Ⅵ底盤

驅動型式：4×2

軸距：4700mm

**車速：101km/h

發動機型號：MC07.34-60

功率：248kW

總質量：20100kg

四、主要結構：

１、駕駛室

結構：T5G-S四開門駕駛室,乘員人數2+4人。

座位設置：前排2人后排4人，其中后排乘員座位后面設有空氣呼吸器固定架4個，前方約1.2米高度處有精致的安全欄桿。

翻轉：前翻式電動舉升翻轉系統（原車自帶）。

乘員室內設備：除原車設備外，加裝有100W**報器、**開關、取力器**開關、指示燈。

**：駕駛室頂部安裝長排LED頻閃紅**。

2、容罐：

載液量：

l水罐載水量：4000kg

lA類泡沫罐載液量：300kg

lB類泡沫罐載液量：700kg材質：

l水罐采用優質碳鋼板焊接而成

l泡沫罐采用優質不銹鋼板0Cr18Ni9焊接而成

l水罐結構：水罐為焊接式結構，前后封板、罐兩側壁板、縱橫防板均設有可增加強度的梯形折筋。另有維修人孔圈以及防吸水漩渦紊流結構。

l罐頂有1個入口孔，帶快速鎖緊及開啟裝置的罐蓋。

l罐頂接有1個Φ80 mm的溢水管閥結構。

l1個液位指示器。

l1個排污口。

lA類泡沫罐結構：位于水罐前頂部，內設隔板加強筋。

l罐頂設1個A類泡沫注液口。

l罐頂設1個出氣口。

l罐底設1個低液位保護開關。

l1個液位指示器。

l罐底設1個排污口。

B類泡沫罐結構：位于水罐前部，其強度安全、密封可靠。

l罐頂設1個B類泡沫注液口。

l罐頂設1個出氣口。

l罐底設1個排污口。

l1個液位指示器。

3、水泵：

（1）、水泵：型號：CB10.20/30.60型中低壓消防泵

額定流量：60L/S@1.0MPa;30L/S@2.0MPa

材質：鋁合金外殼、不銹鋼泵軸、銅合金葉輪和密封環、鉻鎳合金齒輪

（2）、引水泵：活塞式吸深：≥7m

引水時間：≤ 50s
