車型概述

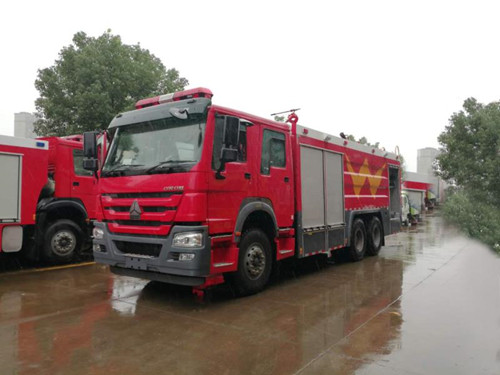

重汽豪沃雙排泡沫干粉聯用消防車是我廠采用東風原裝底盤ZZ5347V4647E1基礎上改裝而成，整車結構緊湊；專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統等組成，廣泛適用于城鎮公安消防隊、石油化工、廠礦企業、森林、港口、碼頭等部門，可迅速接近火場展開滅火戰斗，撲救各種火災，是理想的消防裝備。

整車型號

重汽干粉泡沫聯用消防車

底盤型號

ZZ5347V4647E1

質量參數

(kg)

**總質量

27490

外形尺寸

10260×2500×3700

額定裝載質量

9850

罐體容積

10

整車整備質量

17190

軸距

4600+1350

發動機

參數

型號

D10.34-50

排放

柴油

功率/排量（kw/ml）

276/9726

生產企業

**重型汽車集團有限公司

性能參數

**車速(km/h)

90

輪距

前橋

2022

駕駛室

2+4

后橋

1830

鋼板彈簧

10/12+6

懸長

前懸

1500

輪胎數

6

后懸

28100

輪胎規格

1200R20

行駛角(°)

接近角

14

軸數

3

離去角

11

專用功能

取力器

夾心式全功率取力器

消防炮

型號：PL48型消防炮,流量60L/S/1MPa水射程：≥60m，泡沫≥50m

消防泵

1,常壓消防泵型號：CB10/60車用消防泵，流量:60L/s，壓力：2.0MPa

2,引水時間≤35s（7m吸深）水環引水夾心式全功率取力器

干粉罐

干粉罐材質

Q345R

干粉卷盤

噴射率(kg/s)

>2.5(kg/s)

干粉炮

型號：

PF30

干粉罐數量

1個

射程

>12

流量

≥30kg/s

干粉罐容積

3000kg

氮氣鋼罐

數量

8

回轉角度(°)

≥360°

**工作壓力

1.4 MPa

壓力(MPa):

≤15MPa

俯仰角度(°)

﹣15～﹢80

**工作壓力

0.5 MPa

氮氣瓶容積

70L

干粉剩余率（％）

≤15

性能描述

駕駛室為全鋼框架焊接結構，乘員室前部與駕駛室連通，雙排四開門；材料采用優質碳鋼（Q23**），板材厚度4 mm，選裝不銹鋼罐體，經久耐用；器材廂門采用鋁合金簾子門，滾筒、滑槽導向，啟閉輕便、噪音小；器材廂兩側及后部翻板式踏板，采用氣彈簧、門止限位裝置雙重固定，安全性能可靠；除原車設備外，駕駛室內加裝有取力器**指示燈、100W**報器、LED**、標志燈、示廓燈開關及后部照明燈等；罐下部設排粉、進氣口，側部設有**出粉口，上部有排氣、壓力表座及安全閥座及炮出粉口。
